小型区域组网汇总

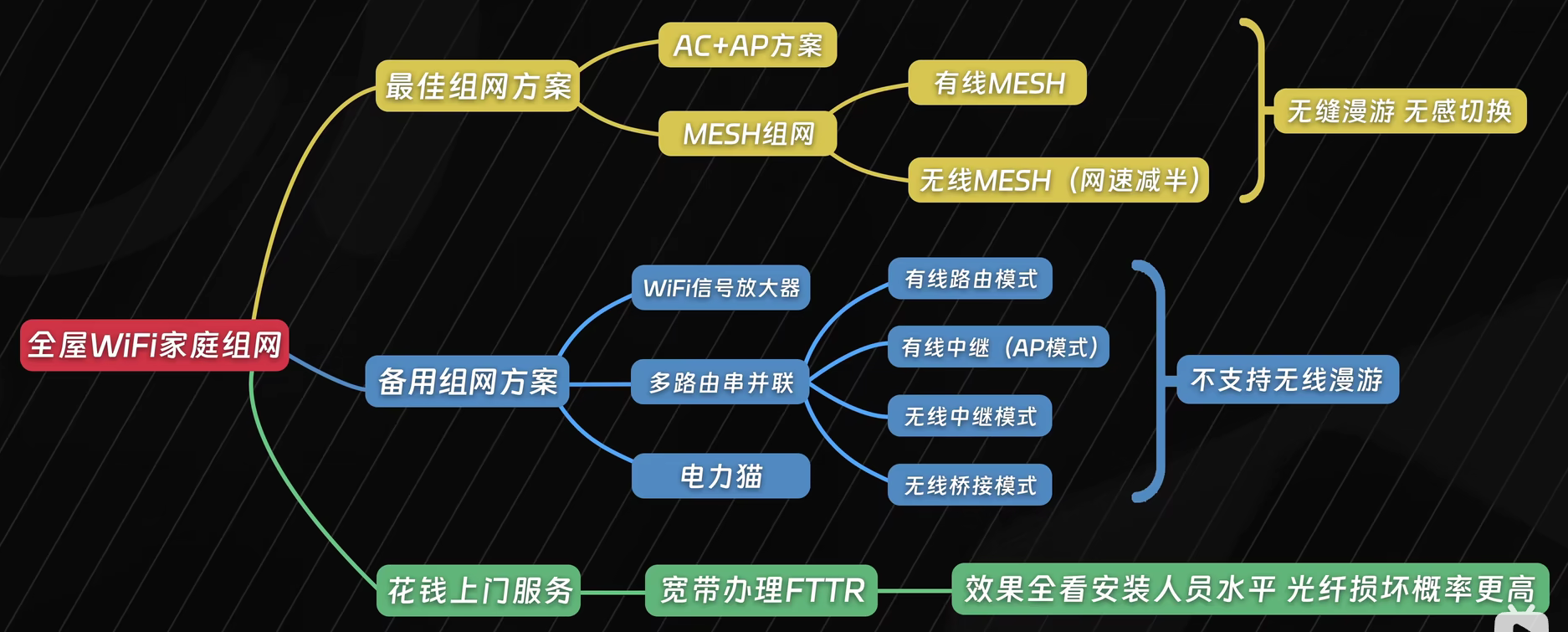

image-20240704225733735

AC+AP组网

构成

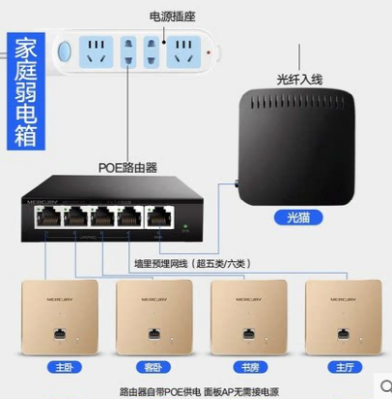

通常由AC无线控制器（一般会集成路由、AC控制、POE供电等功能）和AP面板组成。信号从光猫出来后，接入AC控制器，再通过网线连接各房间内的AP面板，实现全屋无线网络覆盖。


什么是 AP、AC和POE交换机？

AP：无线接入点，是Access Point的简称。

**负责网络连接，**每一个 AP 都是一个无线接入点。布置好了后，会自动切换。

原理是有线/无线信号转换和无线信号接收/发射，实现手机、电脑等移动终端的无线数据信号的传输。

不管是家庭、还是企业组网，基本都是采用多 AP 的方案，即使其中一个出问题，也不会太影响网络。

AC：无线控制器

负责控制整个无线网络，是无线网络的核心，负责管理无线网络中的所有无线AP。

包括修改配置参数、智能射频管理、接入安全控制、网络管理、用户管理等。

但AC主机没有WFi功能

POE 交换机

这里指的是带供电功能的交换机。

他的作用是为 AP 供电和进行数据传输，是核心设备。一旦 POE交换机出现故障，所有连接的 AP 都会断电，变成离线状态，网络就不能用了。

简单来说一下，AC、AP、POE 的关系：

无线 AP 必须用 POE 交换机，AC 可以不用，用普通的路由器也可以。 AC 其实就是具有路由器功能的设备。

AP 的分类

AP 从类别上分为瘦 AP 和胖 AP。胖瘦并不是以外观来区分的，而是从工作原理和功能上区分的。

所谓的「胖」，指的是功能完整，能够独立工作；所谓的「瘦」，指的是功能做了删减，不能独立工作，需要链接到一个总控制器上。

1、胖AP（Fat AP）

胖AP 通常有自带的完整操作系统，这个模式下，每个节点之间是相互独立工作的，每个节点都需要分别配置。

好处是：每个节点可以单独配置，实现特定的功能。实际上，我们的无线路由器，就可以看是一个胖 AP。

坏处是：当胖AP多了，没用统一的管理，改起来非常麻烦。而且**各自之间无法漫游，**数量少还行，数量多了，简直是灾难。

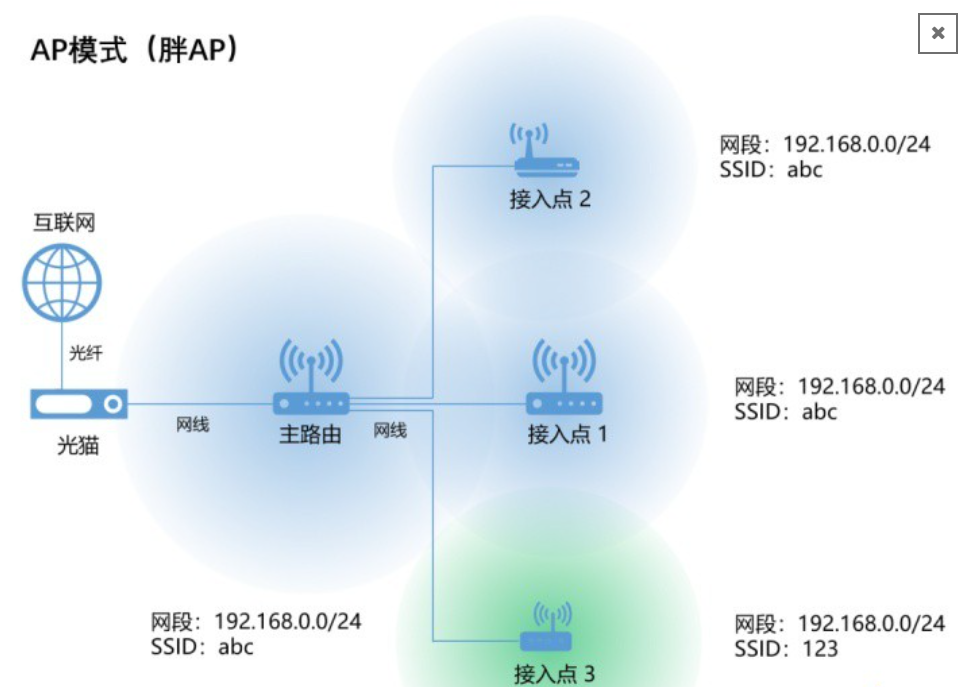

image-20240704232553222

2、瘦AP（Fit AP）

因为胖AP不容易管理，我们可以把它进行拆分，只保留最基本的接入和WiFi功能，把配置管理功能独立出来，用一个设备统一管理。

这个设备就是：AC（无线控制器）。

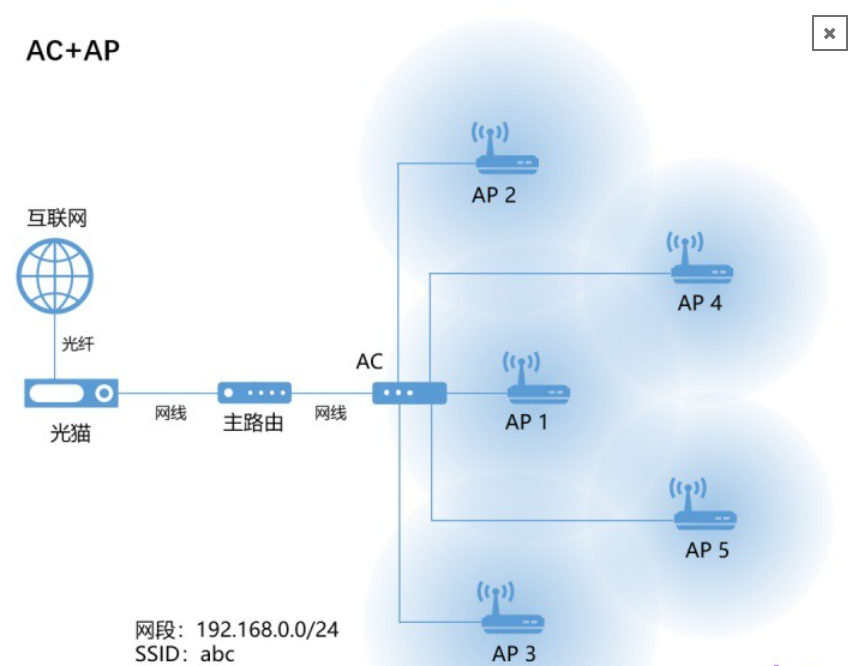

image-20240704232634557

AC 负责管理所有的 AP，我们只需要在 AC 上进行配置就行了，配置完成后，可以同步到所有链接的 AP 节点上。

而 AP 只需要传递 WiFi 信号就行了。

所以，我们家用一般都是用「瘦 AP」，下面推荐我也会以瘦 AP 为主。

AC的配置方式

  1. AC主机的wan口插上来自光猫的网线。
  2. AC主机的lan口连接AP子路由
  3. 用手机连接AP发出来的Wifi，wifi名字和密码在ac的背面。连接后会跳转到配置网页，输入密码即可。按照提示完成配置即可
  4. 完成配置之后，断开AP和AC的连接，将其他的设备全部连接上ac的lan口

AP 的安装形式

AP 安装分为 2 种，吸顶/壁挂式 AP、面板式 AP。

1、吸顶/壁挂式 AP

这种方式可以按在房子顶部、或者墙壁的上壁挂。这个时候，AP 周围一般都没有遮挡物，信号能覆盖的更广一些。

不过这种方式，一般都是公司/商场/企业用的比较多一些。

2、面板 AP

面板AP的大小，和我们家里常见的开关大小差不多。这种安装方式一般也是家用比较多。

但这种也是尺寸比较小， AP 的性能稍弱一些。

家用的话，尽量每个房间都预留出一个网线，然后装一个 AP，就可以全覆盖了、

另外，在装修布线的时候，尽量不要把面板装在电视、冰箱等的后面，会影响信号。、

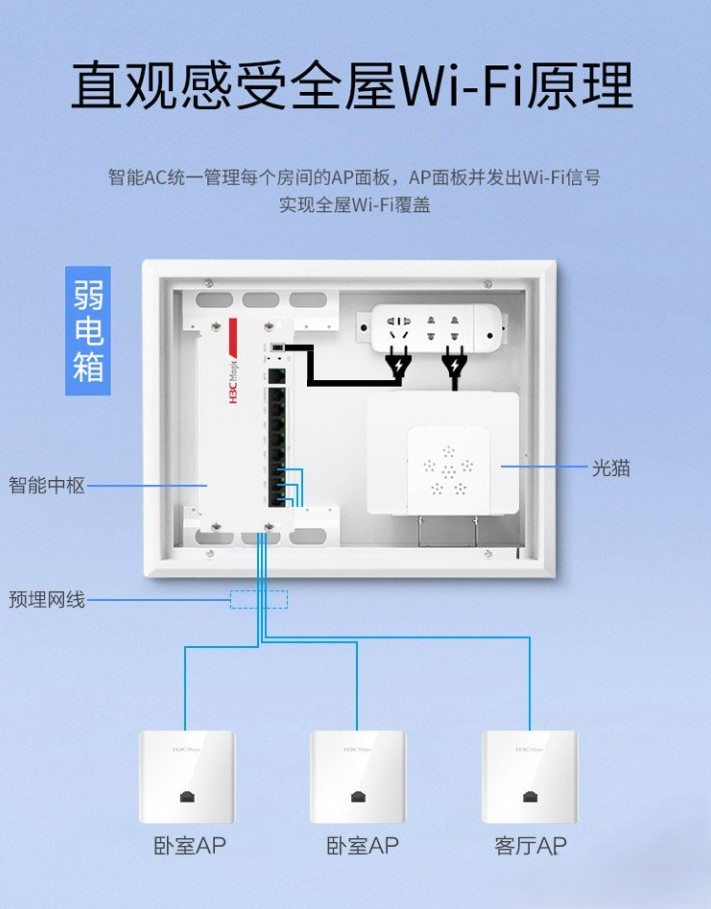

image-20240704233654110

AC+AP 的几个常见问题

1、AP 一定要和 AC 一起用吗？安装 AP 一定要安装 AC 吗？

答案是不一定。需要看是哪种 AP 的方式。

参考前文，如果是胖AP，它本身就是一个控制器，不需要 AC 也能工作。

如果是瘦AP，就必须和 AC 一起使用了。

2、一个 AC 可以连多少个 AP。

这要看 AC 的接口有多少，有多少个接口，就能接几个 AP。但是最高的数量，也有限制。

需要看不同的品牌，比如 TP-LINK 的，一个 AC 最多控制 20 AP。

3、AP+AC 一定要用 POE 交换机吗？

瘦 AP 是需要用 POE 交换机的。

交换机有两个作用：1、增加链接 AP 的数量；2、给 AP 供电。

AP 是需要进行供电的，而 AP 只有一个网口，大部分网口都没有供电功能。

解决网络问题，Mesh 和 AC+AP 方案该如何选择？

  • 如果家里没有预先布置好网线，千万不要采用 AC+AP，直接用 Mesh 就可以了。
  • 建议至少每个房间都保留一个网线口，方便后续拓展。建议墙内的网线都弄的好一些。

1、是否已经预留好了网线

如果家里没有预留网线，并且不可增加，那只能选择 Mesh 分布式路由器，Mesh 路由器之间可以用无线回程的方式连接，解决家里的网络问题。

如果预留好了网线，或者可以加设网线，那么 AC+AP 和 Mesh 两个方案均可。

AC+AP 的性能更好，但价格贵，Mesh 相对性价比高一些。

2、预算有多少

预算低，选 Mesh 分布式路由器。现在市面上比较畅销的 TP-LINK 的 7650，两个只需要 300 多，按照三室一厅来算，3 个只需要不到 500，网络覆盖无压力，这价位还要啥自行车

预算高，选择 AC+AP。预算中等，可以选 TP、华三、锐捷这些；预算高，可以选择 ubnt，aruba 这些，产品的品质和性能都很强。

如果是不差钱，可以直接联系华三、华为的代理，直接私人订制。

3、个人的动手能力强不强

如果不想太折腾，或者是小白，那么直接选 Mesh。像 TP-LINK 的、领势的 mesh 系列，上手都非常简单，都有一键组网的功能，只需要简单的设置，就可以直接用了。

而且后期哪里网络不好，直接加一个就行了，非常方便。

**如果有一定的或者很强的动手能力，选 AC+AP，准没错。**AC+AP 的上限非常高，比如布置的节点位置、信号的优化、调节等，都需要多次调节，动手能力强的优势就在这里。

4、对家里的风格要求高不高

如果喜欢极简，想要家里非常整洁，那选 AC+AP 方案。无论是面板 AP 还是吸顶 AP，都可以很好的和装修风格融合起来，看起来会非常好看。

如果能够忍受，墙边突然有个插线板插着路由器，可以选择 mesh 路由器。

优缺点

AC是主体，承接了信号控制、路由、交换和供电等等几乎绝大部分的工作，就是不需要收发信号，给点空间就行，完全可以挨着光猫一起蹲在鞋柜里；而AP不需要路由器的那些个功能，主要就是收发信号（就相当于路由器的天线），所以能做得很小，干脆就做成86型网插（开关厂家：程咬金？？？）“潜伏”在每个房间的墙上。这正是AC+AP的一大优点，美观、“隐形”。

Mesh路由器组网

Mesh路由器又称为分布式路由器或者子母路由器，简单说就是一个主路由器再辅以一个或多个子路由器组团来实现全屋信号覆盖。

既然有信号盲区，那就干脆哪里缺信号补哪里，再多装两个路由器。

Mesh往下细分又有有线mesh和无线mesh。在确定使用mesh组网时应优先选择有线mesh，毕竟速度更快更稳定，无线mesh相当于信号放大器，速度能比有线的差一半以上。

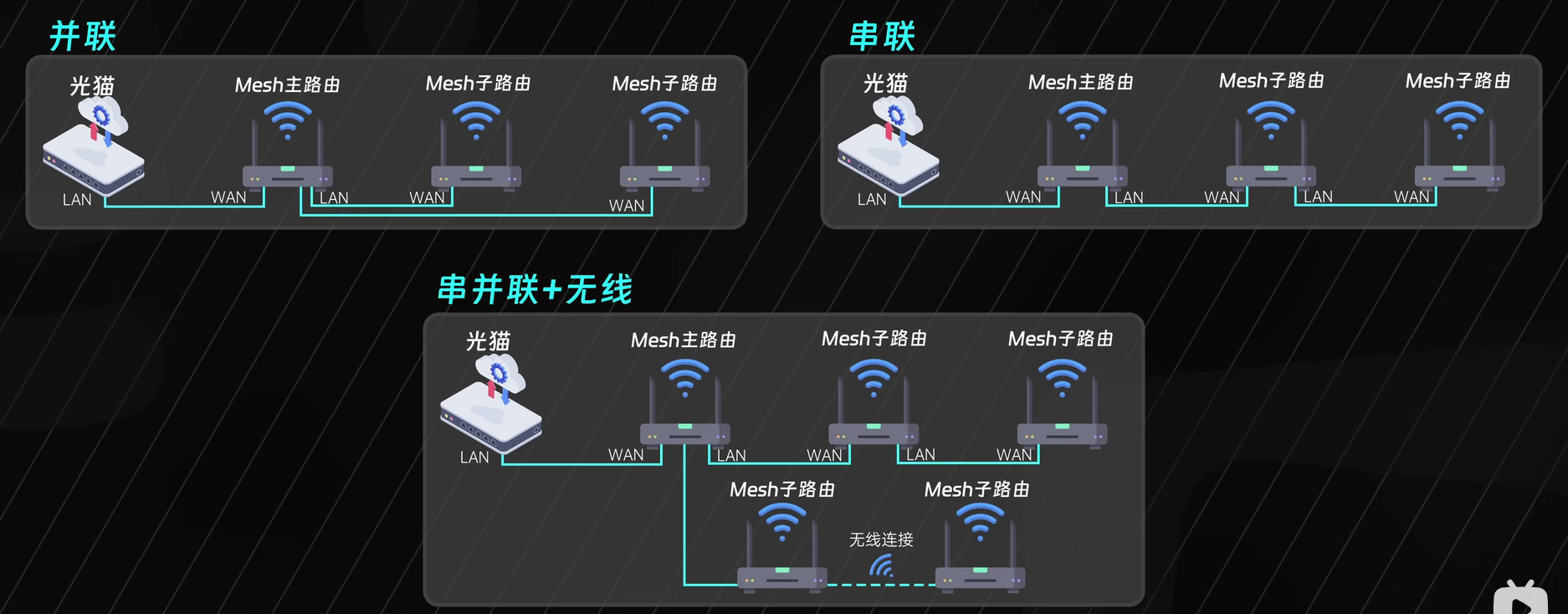

MESH组网不同的组合方式

image-20240704234024061

优缺点

  • Mesh组网简单方便，价格较低，只需购买两到三个具备mesh组网功能的路由器便可以覆盖大部分平层住房

  • 缺点是路由器通常体积不小，需要放置在外面

  • 还有就是布线问题，两台mesh之间需要网线直连，很多房间和房间之间不一定会预留只留的网线

AC+AP和mesh对比总结

正所谓有些优势全靠同行“陪衬”，AC通常贵点，AP面板可比路由器便宜不少，所以当mesh组网超过三个卧室（四个节点/三台子路由器）性价比的优势就不及AC+AP了。

不仅如此，相比mesh组网，AC+AP的优点还有不少。AC本身就是无线控制器，可以自主切换信号，实现无缝切换；而mesh需要终端（手机）自己根据信号强弱来判断切换信号，主动性上差点意思；AC+AP技术本就是企业级技术的下放，大型办公和商场才是AC+AP的主要应用场景（下次去商场不妨抬头看看天花上悬挂的顶吸式AP），所以拓展性也远超mesh，只要有网线就能继续添加AP。

简单总结一下，mesh就像是六神合体，大家都是兄弟关系（全是路由器），紧密围绕在带头大哥（主路由器）的光环下各自开展工作（主路由有问题其余路由都掉线，子路由坏了它负责的那一片就没信号）；

AC+AP的关系则更像是章鱼和它的触手，AC是章鱼身体，AP是触手（天线），一个触手出问题，别的触手照样工作，如臂使指，AC切换起信号来也更游刃有余。
